圓振動篩說明書、圓振動篩操作規程

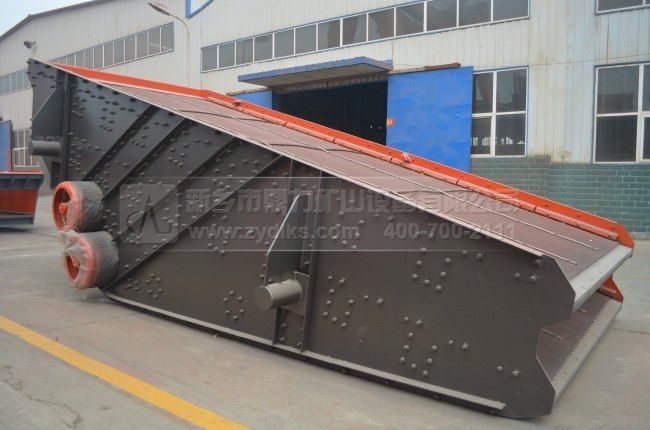

圓振動篩是一種單軸振動篩，主要由振動器、篩箱、隔振裝置、傳動裝置等主要部分組成，采用鋼制編制篩網，篩網彈性好、損。主要用于煤炭、冶金礦山、醫藥、建材等行業中的散狀物料的篩分，當然目的用在工業中的較多，石料生產線就是具代表性的應用行業之一。
圓振動篩工作原理
篩箱及篩面在振動器的作用下，產生近似于圓形軌跡的振動，由于篩面的振動使得篩面上的物料層松散并離開篩面向上拋起。細粒級也就是小顆粒的物料有機會轉移到物料層的下部，并透過篩網，完成篩分。通過2層篩網或多層篩網篩分出數種產品和不合格的篩上、篩下物、分別從各自的出料口排出。
與搖擺篩、電磁振動篩、旋振篩相比，本篩機有如下特點：結構簡單、維修方便、耗能少、躁聲小、篩網壽命較長，用戶可根據需要是否在出廠時配置篩網。除此之外，圓振動篩在篩分效果方面還具有以下性能特點：
1：卡在篩孔中的物料可以跳躍出來，防止堵塞篩孔；
2：處理量大，所篩分的物料比重大，可以適應于各種大中型石料生產線篩分分級作業；
3：變化篩面傾角，可以改變物料沿篩面的運行速度，從而改變振動篩的處理量和篩分效果；
圓振動篩主要技術參數
上振篩:
| 型號 | 篩面層數 | 篩網面積(m²) | 振動頻率(r/min) | 雙振幅 | 電機功率 | 處理能力(t/h) | 理論重量 |
| YKS1860 | 1 | 10.8 | 960 | 5～8 | 7.5 | 120～230 | 2.8 |
| YKS2060 | 1 | 12 | 960 | 5～8 | 11 | 150～260 | 3 |
| 2YKS1560 | 2 | 8 | 960 | 5～8 | 7.5 | 70～180 | 3.2 |
| 2YKS1860 | 2 | 10.8 | 960 | 5～8 | 11 | 120～230 | 3.8 |
| 2YKS2060 | 2 | 12 | 960 | 5～8 | 11 | 150～260 | 3.2 |
| 2YKS2460 | 2 | 14.4 | 960 | 5～8 | 15 | 240～300 | 5.3 |
| 3YKS1560 | 3 | 8 | 960 | 5～8 | 15 | 70～180 | 4.2 |
| 3YKS1860 | 3 | 10.8 | 960 | 5～8 | 15 | 120～230 | 4.8 |
| 3YKS2060 | 3 | 12 | 960 | 5～8 | 15 | 180～280 | 5.7 |
| 3YKS2460 | 3 | 14.4 | 960 | 5～8 | 15 | 240～300 | 6.3 |
| 4YKS1860 | 4 | 12 | 960 | 5～8 | 18.5 | 150～260 | 5.8 |
| 4YKS2060 | 4 | 13.2 | 960 | 5～8 | 18.5 | 200～260 | 6.2 |
| 4YKS2260 | 4 | 13.2 | 960 | 5～8 | 18.5 | 250～160 | 6.8 |
| 4YKS2460 | 4 | 14.4 | 960 | 5～8 | 18.5 | 250～160 | 7.3 |
| 5YKS1860 | 5 | 10.8 | 960 | 5～8 | 15 | 120～230 | 6.2 |
| 5YKS2060 | 5 | 12 | 960 | 5～8 | 22 | 150～260 | 6.5 |
中振篩：
| 型號 | 篩面層數 | 激振器 | 傾角（度） | 理論重量 | 參振質量 | 電機功率 | 處理能力(t/h) |
| YKZ2460 | 1 | JF150-6 | 20 | 5037 | 4264 | 22 | 200-300 |
| 2YKZ2060 | 2 | JF150-6 | 20 | 7145 | 6012 | 30 | 150～260 |
| 2YKZ2460 | 2 | JF150-6 | 20 | 7305 | 6223 | 30 | 200-300 |
| 2YKZ2670 | 2 | JF150-6 | 20 | 9300 | 8007 | 37 | 300～450 |
| 2YKZ3070 | 2 | JF150-6 | 20 | 9578 | 8245 | 37 | 400-400 |
| 3YKZ2060 | 3 | JF150-6 | 20 | 7833 | 6888 | 30 | 250 |
| 3YKZ2460 | 3 | JF150-6 | 20 | 8054 | 7855 | 30 | 250 |
| 3YKZ2270 | 3 | JF200-6 | 26 | 10660 | 9000 | 45 | 200-260 |
| 3YKZ2670 | 3 | JF200-6 | 20 | 11411 | 10013 | 45 | 280-400 |
| 3YKZ3070 | 3 | JF200-6 | 20 | 12345 | 10989 | 45 | 400-500 |
| 4YKZ2060 | 4 | JF200-6 | 20 | 10304 | 9042 | 45 | 150-260 |
| 4YKZ2270 | 4 | JF200-6 | 26 | 12664 | 10921 | 45 | 200-260 |
| 4YKZ2460 | 4 | JF200-6 | 20 | 10600 | 9338 | 45 | 200-300 |
| 4YKZ2670 | 4 | SJ-2*135-6 | 20 | 14850 | 13381 | 75 | 280-400 |
| 4YKZ3070 | 4 | SJ-2*135-6 | 20 | 14903 | 13926 | 75 | 400-500 |
圓振動篩操作規程說明
準備工作：檢查電機連線，其螺旋是否緊固；檢查支架，安裝的是否垂直、穩定；檢查篩網是否完好，篩框是否壓緊，各連接螺釘是否牢固。
啟動：篩子應在沒有負荷的情況下啟動，運行數分鐘，若有異常應先排除故障產。待篩子運行平穩后，方能開始給料。
運轉：應靠近給料端給料，其方向與篩面上的物料運行方向一致，從而得到佳篩分效果，給料點篩面的落差應低于500mm，防止大塊物料損壞篩網。正常生產中操作者不應隨意離開崗位，以免發生事故。
停機：停機前應該先停輸料機，也就是說應先停止給料，待篩面上的物料排干凈后再停篩機。
篩框：每天檢查連接螺釘，以免松動。激振器與篩箱連接的螺旋為高強度螺旋，不允許用普通螺旋代替。需經常緊固，至少每月檢查一次。
激振器：激振器內加有潤滑油脂，兼有防腐性能，工作時應檢查潤滑脂充滿情況，注意其軸承溫度不應高于75°。
| 故障 | 產生原因 | 解決方案 |
| 篩機無法啟動或振幅小 | 1.電機損壞 2.篩面物料堆積太多 3.振動器內潤滑脂變稠結塊 |
1.更換電機 2.清理篩面物料 3.清洗振動器、更換潤滑脂 |
| 物料運動異常 | 1.篩箱剛度不夠 2.給料不平衡 3.橫梁斷裂 |
1.緊固連接螺旋、林杰頻率 2.均衡操作，穩定給料 3.更換橫梁 |
| 異常噪音 | 1.激振器軸承損壞 2.振動篩螺旋松動 3.橫梁斷裂 4.篩網未張緊 |
1.更換軸承 2.緊固螺旋 3.更換橫梁 4.拉緊篩網 |
| 軸承溫度過高 | 1.潤滑脂不足或過多 2.潤滑脂臟污變質 3.軸承游隙過小、配合過緊 |
1.調整潤滑脂 2.更換潤滑脂 3.更換軸承；處理軸承配合 |
| 篩子振動不均勻 | 1.物料堵塞 2.篩網堵孔 3.被篩物料水分太大 4.物料層過厚 5.篩網拉的不緊 6.激振力小 |
1.檢查給料和排料處是否有物料堵塞 2.減輕給料量、清理篩面 3.適當減輕給料量 4.適當減輕給料量 5.拉緊篩網 6.調整偏心塊數量 |
