在砂石骨料生產過程中，需要篩分設備將粗、細骨料分類存放，振動篩種類很多，有圓振篩、直線篩等，作為砂石篩分設備比較常用的是圓振篩，型號齊，篩面層數從1-5層不等，處理能力從70-1000噸/時不等，能夠滿足不同用戶的需求，使用范圍廣泛。

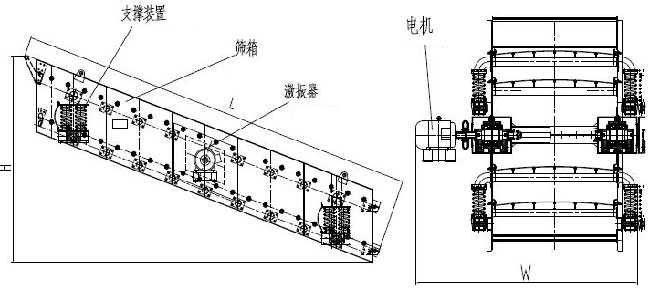

中譽鼎力圓振篩結構

主要由激振器、篩廂、支撐裝置、傳動裝置等部分組成

激振器——采用單臺電機帶動篩框的兩組激振器產生振動；

篩廂——篩框由篩框、篩板組成，篩框由側板、槽鋼、橫梁、加強板等鉚接組成，篩板作為物料的直接承載體，采用鋼制編織而成；

支撐裝置——采用螺旋彈簧支撐，噪音比較低；

傳動裝置——采用三角帶傳動，帶動偏心塊旋轉，通過對偏心塊數量的調整可改變振動頻率；

工作原理

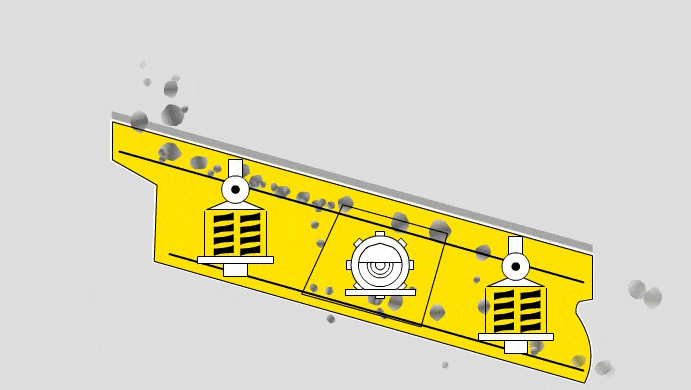

電機帶動激振器產生振動，當設備整體向上時彈簧復原并伸長，篩網上的物料被拋起整體變得松散，向下時彈簧被壓縮，物料重新落到篩網，設備就這樣連續不斷的上下振動，物料被多次被拋起和下落，小于篩孔尺寸的物料被分離，大于篩孔尺寸的物料從末端排出，這樣達到粗、細骨料篩分的目的。

性能特點

1、使用壽命長 篩網采用鋼制編織，側板采用Q345B鋼板，并以鉚焊鏈接，增加篩體整體強度；

2、型號齊 篩面層數從1-5層不等，可以同時篩分6中不同規格的成品料；

3、運行平穩 側板采用龍門銑鏜床銑面與鉆孔，安裝精度；

4、易于調節 可以通過增減偏心塊的角度和數量調節振動的頻率和強度；

5、處理量大 4米*10米的3YKZ40100型圓振篩可以達到一小時1000噸的處理量，可適用于大型砂石骨料生產線的篩分作業；

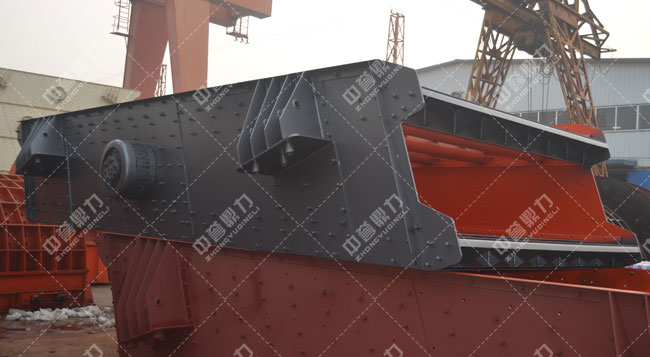

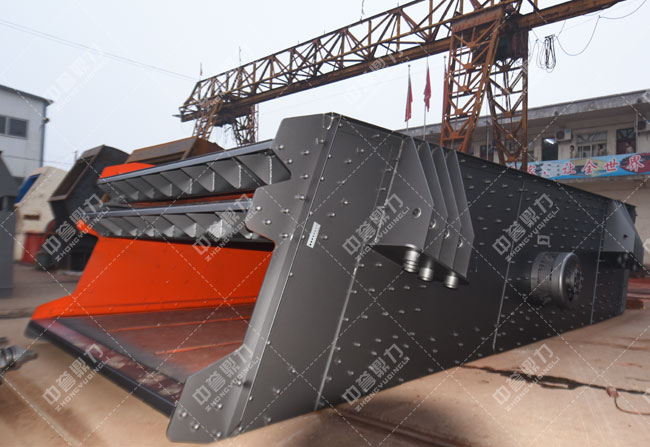

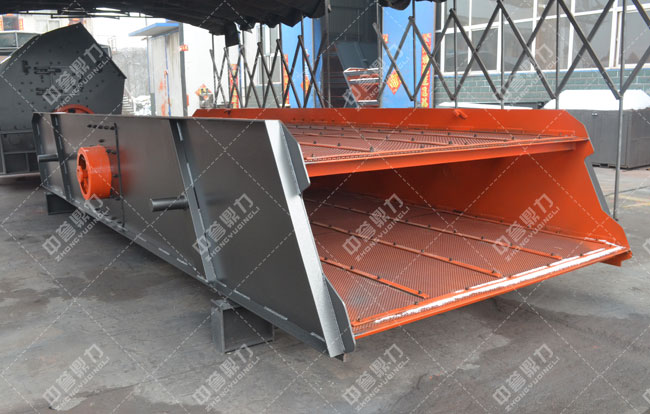

圖片實拍
